正确全面的认识DZ108-20型塑料外壳式断路器

1) DZ108-20型塑料外壳式断路器实物图的展示。

2） 常开、常闭点的讲解。

常开：NO=Natural Open

常闭：NC=Natural Close

接触器三相主触点进线端分别为1/L1，3/L2，5/L3，出线端分别为2/T1，4/T2，6/T3。

接触器上一般用21和22代表组成一组常闭触点，常闭触点一般用在跳闸报警回路中，当三相电过流时，空开跳闸，常闭触点闭合，来实现跳闸报警的功能。用13和14代表组成一组常开触点，常开触点一般用在回路中，合闸后常开触点闭合成回路，当三相电过流时，空开跳闸，常开触点断开，回路也随即断开，来实现保护的功能。

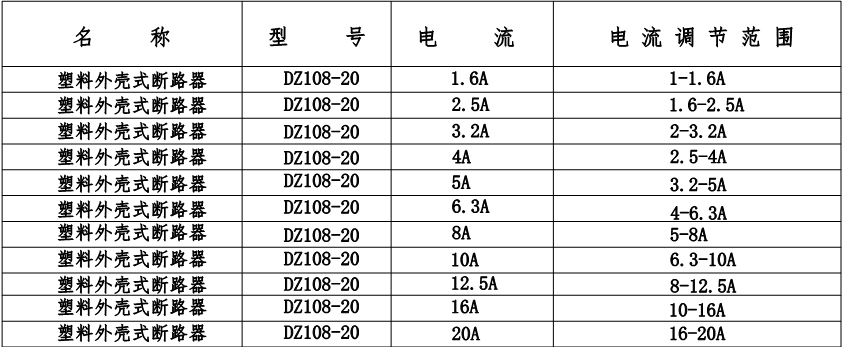

3） DZ108-20型塑料外壳式断路器的型号：

5）DZ108-20型塑料外壳式断路器在电气图中的符号：QF
