VLAN基础知识
虚拟局域网(Virtual Local Area Network)是一种将局域网设备从逻辑上划分成一个个网段，从而实现虚拟工作组的数据交换技术。这一技术主要应用于3层交换机和路由器中。
VLAN划分方法
(1)根据端口划分
依据交换机端口划分VLAN，属于静态划分。例如，A交换机的1-12号端口被定义为VLAN1，13-24号端口被定义为VLAN2，25-48号端口和C交换机上的1-48号端口被定义为VLAN3，VLAN之间通过3层交换机或路由器保证通信。
(2)根据MAC地址划分
(3)根据网络层上层协议划分
(4)根据IP组播划分VLAN
(5)基于策略的VLAN
VLAN创建
VLAN创建可以分为批量创建和单独创建两种形式。
可以在交换机上使用命令display vlan查看VLAN情况。
[gkys]disp vlan
The total number of vlans is：1
U：Up； D：Down；
TG：Tagged； UT：Untagged；
MP：Vlan-mapping； ST：Vlan-stacking；
：ProtocolTransparent-Vlan；*：Management-vlan；
VID Type Ports
1 common UT：GE0/0/1(D) GE0/0/2(D)
GE0/0/3(D) GE0/0/4(D) GE0/0/5(D) GE0/0/6(D)
GE0/0/7(D) GE0/0/8(D) GE0/0/9(D) GE0/0/10(D)
GE0/0/11(D) GE0/0/12(D) GE0/0/13(D) GE0/0/14(D)
GE0/0/15(D) GE0/0/16(D) GE0/0/17(D) GE0/0/18(D)
GE0/0/19(D) GE0/0/20(D) GE0/0/21(D) GE0/0/22(D)
GE0/0/23(D) GE0/0/24(D)
VID Status Property MAC-LRN Statistics Description
1 enable default enable disable VLAN0001
(1)批量创建多个连续的VLAN
<gkys>system-view
[gkys]vlan batch x to y
to：创建连续的vlan，省略to则只创建列表中指定号码的vlan。
【例】批量创建VLAN11到20步骤如下：
<gkys>system-view
[gkys]vlan batch 11 to 20
(2)单独创建vlan
<gkys>system-view
[gkys]vlan x
单独创建vlan30：
<gkys>system-view
[gkys]vlan 30
配置vlan10的名称为huawei的命令如下：
<gkys>system-view
[gkys]vlan 10
[gkys vlan-10]name Huawei
[gkys vlan-10]quit
将端口指定到vlan
华为设备中划分VLAN方式有基于接口、基于MAC地址、基于子网、基于协议、基于策略，其中基于接口划分VLAN最简单、最常见，也是考试中考的最多的一种形式。
(1)单一端口指定VLAN的步骤：
system-view //进入系统视图
vlan vlan-id //创建vlan并进入vlan视图，如已创建，则直接进入VLAN视图
quit //返回系统视图
interface interface-type interface-number //进入需要加入VLAN的以太网接口视图
port link-type access //配置接口类型为Access
port default vlan vlan-id //配置接口的缺省VLAN并将接口加入到指定VLAN
VLAN配置步骤在考试中常考，需要重点掌握。
【例】将G0/0/1接口设置为VLAN10的具体配置命令如下：
<Huawei>system-view
Enter system view，return user view
with Ctrl+Z
[Huawei]vlan 10
[Huawei-vlan 10]quit
[Huawei]interface GigabitEthernet 0/0/1
[Huawei-GigabitEthernet 0/0/1]port link-type access
[Huawei-GigabitEthernet 0/0/1]port default vlan 10
(2)成批端口指定VLAN
[gkys]vlan 2 //进入VLAN2视图
[gkys-vlan 2]port GigabitEthernet 0/0/1 to 0/0/10
//将1-10号接口全部设置为VLAN2
也可以使用以下方式：
system-view //进入系统视图
vlan vlan-id //创建vlan并进入vlan试图，如已创建，则直接进入VLAN视图
quit //返回系统试图
port-group group-member //进入接口组视图
group-member interface-type interface-number to interface-type interface-number //把需要的接口加入组
port link-type access //配置接口类型为Access，系统会对每个接口进行一次配置
port default vlan vlan-id //配置接口的缺省VLAN并将接口加入到指定VLAN，系统会对每个接口执行一次命令
【例】如果将接口GigabitEthernet 0/0/1到GigabitEthernet 0/0/10的这10个接口统一配置成Access模式，默认的VLAN是VLAN10的命令：
<Huawei>system-view
Enter system view，return user view
with Ctrl+Z
[Huawei]vlan 10
[Huawei-vlan 10]quit
[Huawei]Port-group 1
[Huawei-port-group 1] group-member GigabitEthernet 0/0/1 to GigabitEthernet 0/0/10 //把1到10端口加入分组
[Huawei-Port-group 1]port link-type access //下面10行是这条命令执行后，自动分步执行结果
[Huawei-GigabitEthernet 0/0/1] port link-type access
[Huawei-GigabitEthernet 0/0/2] port link-type access
[Huawei-GigabitEthernet 0/0/3] port link-type access
[Huawei-GigabitEthernet 0/0/4] port link-type access
[Huawei-GigabitEthernet 0/0/5] port link-type access
[Huawei-GigabitEthernet 0/0/6] port link-type access
[Huawei-GigabitEthernet 0/0/7] port link-type access
[Huawei-GigabitEthernet 0/0/8] port link-type access
[Huawei-GigabitEthernet 0/0/9] port link-type access
[Huawei-GigabitEthernet 0/0/10] port link-type access
[Huawei-Port-group 1]port default vlan 10 //设置接口的默认PVID，系统自动执行以下10条命令
[Huawei-GigabitEthernet 0/0/1] port default vlan 10
[Huawei-GigabitEthernet 0/0/2] port default vlan 10
[Huawei-GigabitEthernet 0/0/3] port default vlan 10
[Huawei-GigabitEthernet 0/0/4] port default vlan 10
[Huawei-GigabitEthernet 0/0/5] port default vlan 10
[Huawei-GigabitEthernet 0/0/6] port default vlan 10
[Huawei-GigabitEthernet 0/0/7] port default vlan 10
[Huawei-GigabitEthernet 0/0/8] port default vlan 10
[Huawei-GigabitEthernet 0/0/9] port default vlan 10
[Huawei-GigabitEthernet 0/0/10] port default vlan 10
[Huawei-Port-group 1]quit
【例】通过案例帮助大家理解华为交换机Hybrid端口模式工作的特点，基础配置命令如下：
[Switch-Ethernet0/1]interface Ethernet 0/1 //进入ethernet0/1 接口
[Switch-Ethernet0/1]port link-type hybrid //设置接口类型为Hybrid
[Switch-Ethernet0/1]port hybrid pvid vlan 10 //设置接口类型为Hybrid
[Switch-Ethernet0/1]port hybrid vlan untagged 10 20
//对VLAN 10、20的报文，剥掉VLAN Tag
[Switch-Ethernet0/1]quit
[Switch]interface Ethernet 0/2
[Switch-Ethernet0/2]port link-type hybrid
[Switch-Ethernet0/2]port hybrid pvid vlan 20
[Switch-Ethernet0/2]port hybrid vlan untagged 10 20
此时，interface e0/1和interface e0/2下所接的PC是可以互通的，但两台PC通信时数据的往返VLAN是不同的。

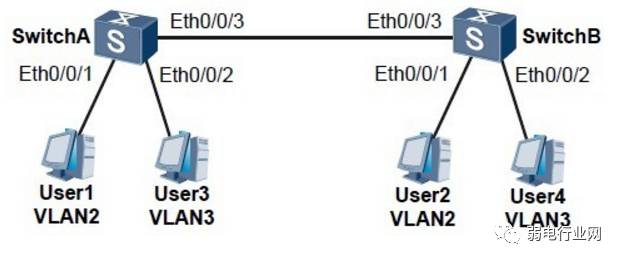

【例】在交换机创建VLAN2和VLAN3，并将指定的接口加入到VLAN中配置命令行。
<HUAWEI>system-view
[HUAWEI]sysname SwitchA
[SwitchA]vlan batch 2 3 //批量创建VLAN2和VLAN3
[SwitchA]interface GigabitEthernet 1/0/1
[SwitchA-GigabitEthernet 1/0/1]port link-type access
[SwitchA-GigabitEthernet 1/0/1]port default vlan 2 //将接口GE1/0/1加入VLAN 2
[SwitchA-GigabitEthernet 1/0/1]quit
[SwitchA]interface GigabitEthernet 1/0/2
[SwitchA-GigabitEthernet 1/0/2]port link-type access
[SwitchA-GigabitEthernet 1/0/2]port default vlan 3 //将接口GE1/0/2加入VLAN 3
[SwitchA-GigabitEthernet 1/0/2]quit
[SwitchA]interface GigabitEthernet 1/0/3
[SwitchA-GigabitEthernet 1/0/3]port link-type trunk //将与上层汇聚交换机相连接口的接口类型设置为Trunk
[SwitchA-GigabitEthernet 1/0/3]port trunk allow-pass vlan 2 3 //允许该接口上透传VLAN2和VLAN3到上层汇聚交换机
[SwitchA-GigabitEthernet 1/0/3]quit
